①了解智能流量積算控制儀的工作原理。②掌握智能流量積算控制儀的設置和接線方調校法。

工作原理

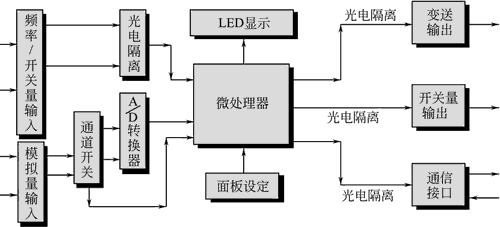

該儀表原理方框圖如下。該積算控制儀以單片微處理器為基礎，通過輸入信號電路把各種模擬信號經A/D轉換器轉換成數字信號（頻率信號直接由微處理器進行計數），微處理器根據采樣的結果和數字設定內容進行計算比較后顯示及控制輸出。

圖：智能流量積算控制儀工作原理

智能流量積算控制儀的調校

1、接線說明：按校驗圖接好線。

2、零點、滿量程的調校：首先，調節信號發生器，使輸入電流/為4mA，此時輸出電流應為1V，否則應調整零點電位器;然后再調節信號發生器，使輸入電流為20mA，此時輸出電流應為5V，否則應調整量程設置。上述步驟反復調整，直到滿足要求為止。

3、精度調校

調節信號發生器，使輸入電流分別為全量程的0%、25%、50%、75%、100%，即輸入電流分別為4mA、8mA、12mA、16mA、20mA。同時用標準電壓表測量電壓輸出端對應的輸出電壓，并記錄下實測數據，填入表格。根據基本誤差公式算出被校表的實測基本誤差，若超差，則應重新調整或分析誤差原因。

數據處理

①訓練時一定要等現象穩定后再讀數、記錄，否則會給訓練結果帶來很大誤差。

②運用正確的公式進行誤差運算。

③整理訓練數據并將結果填入表格。
