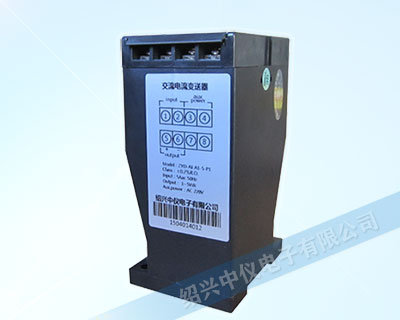

ZYD-AI交流電流變送器，通過交流單相電流的信號轉換，與輸入的交流電流成比例的直流電流或直流電壓，更便于遠距離傳輸，使遠處的監控裝置或監控儀表，能方便的接收精確的電流信號。

交流電流變送器工作原理

交流單相電流變送器原理是可以直接將被測主回路單相或三相交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）的電流變送設備。

由于電流是反映電力系統負載大小的zui重要的指標，所以，交流單相電流變送器是電力監控系統中采用zui多的自動化儀表。

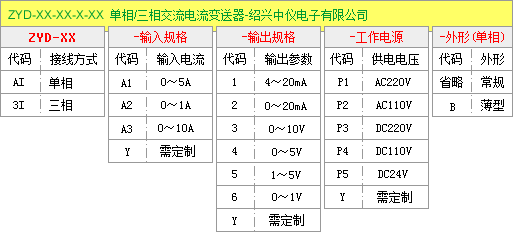

如何選擇電流變送器，是能否準確檢測和轉換交流電流的關鍵。如果不能合理的選擇合適的電流變送器，將造成今后監控系統的誤差和失真。

交流電流變送器使用說明

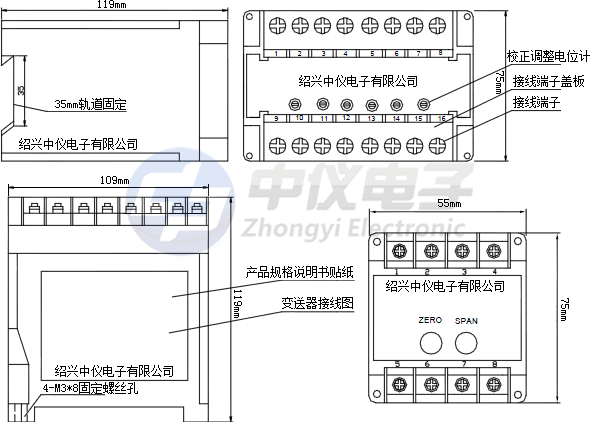

單相電流變送器模塊安裝

1：信號就近原則，分布式模塊盡量安裝在靠近信號源的地方。

2：模塊必須安裝在遠離強干擾信號的地方，比如開關柜，變頻器等。

3：模塊必須規范固定在柜體內部，不能有移動或者松動，電量模塊必須安裝在絕緣板上。

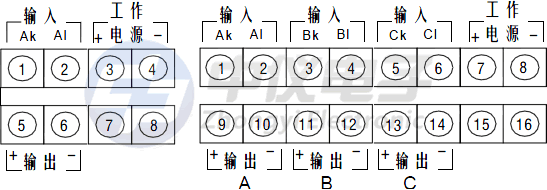

交流電流變送器外接規范

1：通訊線：RS485通訊線必須用雙絞屏蔽線，屏蔽層嚴格接大地，每根通訊線必須有明確的標識，用線鼻子接入RS485。光纖必須有軟塑套管保護，每根光纖必須有明確的標識。

2：信號線：信號線必須采用屏蔽線，屏蔽層嚴格接地，信號線盡可能短，每根信號線必須有明確的標示。

3：電源接口及電源線：電源線必須用線鼻子接入電源端子，必須嚴格擰緊，電源端子必須嚴格擰緊在模塊上。

4：RS485：通信線嚴格擰緊在RS485接口上，RS485接口必須嚴格擰緊在模塊上。

5：信號端子：必須嚴格擰緊在模塊上。

交流電流變送器走線規范

1：RS485通訊線和信號線不應與強電走在一起,如果要與強電走同一條地溝，必須有專用的屏蔽電線槽，且強電與弱電的距離不得小于300mm。

2：導線穿過金屬板（管）孔時，應在板（管）孔上裝有絕緣護套（出線環或出線套）。

3：導線彎曲時，過渡半徑應為導線直徑的3倍以上，導線束彎曲時也應符合該要求，并圓滑過渡。

4：電線和各接線端子、電氣設備及插頭插座連接時，要留一定的弧度，以利于解連和重新連接。

5：導線連接原則上應通過接頭，視具體情況采用壓接、焊接、插接、繞接等方式。

6：電線槽安裝應牢固，導線要用扎線帶、線卡等以適當間隔可靠固定，防止振動造成損傷。

7：電線電纜出入線槽、線管時必須加以保護，管口應加絕緣套（有油處應耐油）或用絕緣物包扎。

8：屏蔽層應接至機箱外部的專用接地母排或通過連接器外殼接至機箱箱體上。

9：多芯電纜應留有10%或至少2根備用絕緣線芯。連接器中應留有相應數量的備用接點。

10：線槽的出口邊緣必須光滑，不得有尖角和毛刺。
