ZYG600mV毫伏信號隔離器直流毫伏信號輸入。經過隔離傳送，輸出所需的直流毫伏信號。直流電源供電方式，輸入-輸出-電源各通道之間隔離。采用標準的35mmDIN導軌卡式安裝,可拔插的接線插頭端子，彈簧壓緊連接。

選型說明

ZYG6	XX	-X	-X	-X	-D	選型說明
通道配置	11					一入一出
	12					一入二出
信號類型		mV				毫伏信號
輸入信號			X			見下表
輸出信號				X		見下表
供電電源					D	DC24V

輸入輸出信號

輸入信號	代碼		輸出信號	代碼
	0~5mV	1		0~5mV	1
	0~10mV	2		0~10mV	2
	0~50mV	3		0~50mV	3
	-80~+80mV內可選			0～100mV內可選

主要技術參數

◆供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗（24VDC供電時）：<22mA（1入1出）；<33mA（2入2出）

◆輸入

輸入信號：0~100mV

最小量程：3mV

輸入阻抗：<10Ω

◆輸出

輸出信號：0~100mV

輸出阻抗：<10Ω

輸出紋波：< 5mVp-p

◆綜合參數

標準精度：±0.1%

溫度漂移：0.01%F.S./℃

響應時間：<10ms

隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度：-20℃～＋60℃

儲存環境溫度：-40℃～＋80℃

機殼材質/防護等級：阻燃ABS/IP20

外形尺寸：16×116×110（mm）

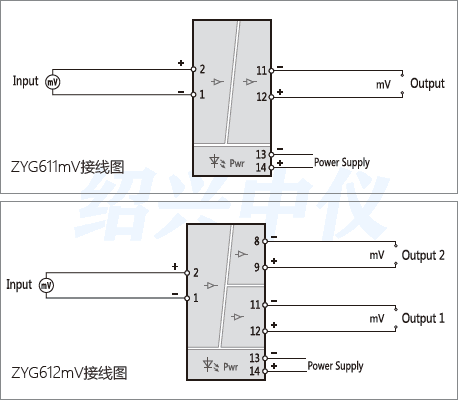

毫伏信號隔離器接線說明圖

端子接線：接線電纜采用橫截面為0.5~2.5mm2實芯線或多芯線。

毫伏信號隔離器接線圖
