信號隔離器一進一出常用型號：ZYG611A-A-A-D，型號說明：一進一出，輸入4~20mA，輸出4~20mA，供電電源DC24V。

ZYG600系列信號隔離（配電）器是連接工業現場儀表與控制室之間的電氣關聯設備。模擬量信號隔離器通過輸入-輸出-電源之間的可靠隔離，有效解決工業自動化控制系統的干擾問題，保證系統的穩定和可靠運行。

該系列模擬量信號隔離器采用優質的PCB變壓器隔離技術，結合先進高效的數字電路，在極大地提高產品隔離強度的基礎上，進一步提升了檢測和控制回路的抗干擾性。同時模擬量信號隔離器將電流、電壓、電阻、電偶、頻率等信號進行轉換和分配，更大程度上滿足工業自動化 控制系統的要求。

選型說明

注：訂貨時需要確定輸入/輸出/電源等參數，如有特殊需求可以定制。

輸入輸出信號表

主要技術參數

模擬量信號隔離器給現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。

采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。

標準的 35mmDIN 導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。

◆供電電源
供電電壓范圍：20～30VDC 額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 47mA（1入1出）；< 62mA（1入2出）；< 95mA（2入2出）

◆輸入
輸入信號：4~20mA；0~20mA； 其它指定電流
輸入阻抗：約 50Ω
給變送器的配電：20mA時，≥18V（出廠默認）、若需要更大配電（如≥22V），請訂貨時注明
***大輸入電流：約 25mA

◆輸出
輸出電流：4~20mA；0~20mA；其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
負載電阻：4~20mA 輸出時，≤350Ω（出廠默認，可指定負載）
輸出紋波：< 10mVp-p

◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）

模擬量信號隔離器接線方法

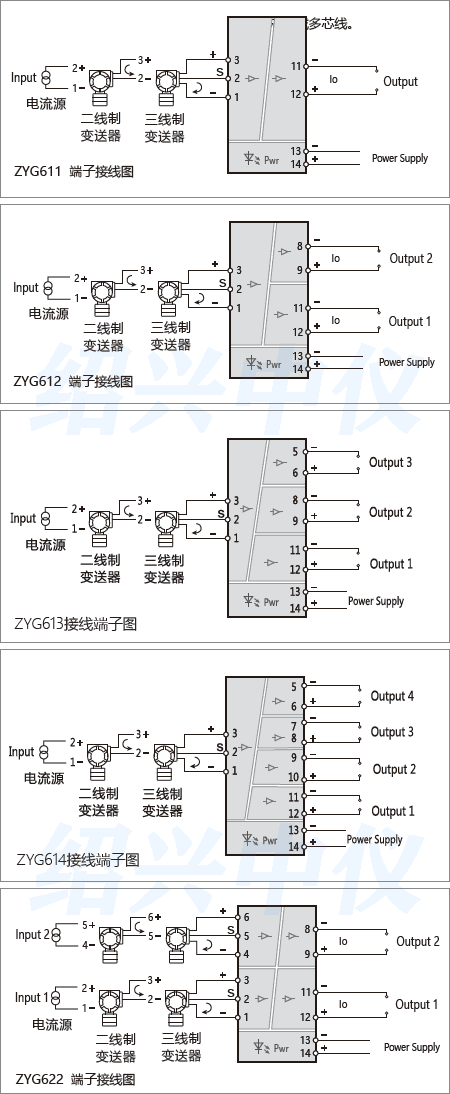

模擬量信號隔離器接線說明圖

信號隔離器一進一出接線

信號隔離器一進一出按供電方式不同可分為無源信號隔離器和有源信號隔離器兩種，兩種信號隔離器的接線方法差不多，都是將輸入端串入環路電路中，輸出端接取樣回路，不過無源信號管理器不需要連接電源線，而有源信號隔離器需要多連接一組電源線，如果使用有源信號隔離器，需要在控制系統的控制柜內要安裝信號隔離器和支持信號隔離器工作的電源。

信號隔離器一進一出接線完些后，要檢查一遍，確認無誤后再接通電源測試一下，看能否正常工作，如果不正常工作，則可能是接線錯誤，檢查一下電源有無及極性反正，如果接線沒問題的話，就要考慮是不是產品問題或其他故障了。

信號隔離器一進一出原理

信號隔離器的工作原理是通過半導體器件對變送器或儀表的信號進行調制轉換。然后通過光或磁傳感器件進行隔離轉換，再經過解調轉換回隔離前的原始信號，同時對隔離信號的電源進行隔離。確保轉換后的信號、電源和接地之間的絕對獨立性。無源信號隔離器輸入端接來自現場的信號線輸出端接PLC等。
