更新時間：2026年03月07日，不同批次，ZYD-PF功率因數變送器外觀及包裝或許略有不同，出廠前均經過嚴格檢測。
ZYD-PF型功率因數變送器可將一負載的交流電流和電壓之間的功率因數，轉換成按線性比例輸出的直流電流或電壓。配以相應的指示儀表或裝置，可供電力系統或其它工業部門使用。

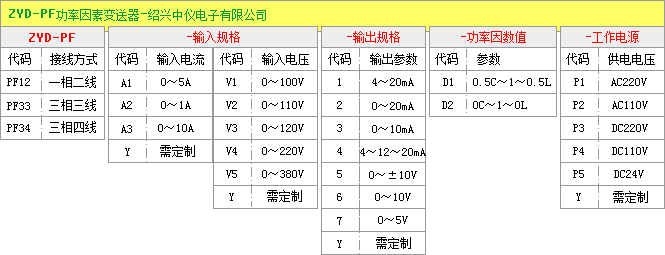

ZYD-PF功率因數變送器選型圖
| 輸入負載 | 電壓互感器PT:≤0.1VA、電流互感器CT：≤0.2VA |
|---|---|
| 超負荷能力 | 電壓：可承受2倍額定值（連續）信號 電流：10倍額定值（連續）10s |
| 精度 | ±0.2%RO |
| 響應時間 | ＜400ms |
| 輸出電壓 | DC0～5～10V(負載電阻＝輸入電壓/DC10mA) |
| 輸出電流 | DC0～10～20mA，DC4～12～20mA(負載電阻＝DC10V/輸出電流) |
| 輸出波紋 | ≤0.5% RO |
| 工作環境溫濕度 | 0～50℃ / 小于80%相對濕度（無冷凝狀態） |
| 貯存環境溫濕度 | -20～70℃ / 小于70%相對濕度（無冷凝狀態） |
| 耐壓強度 | AC2KVrms/min |
| 絕緣阻抗 | DC500V時大于100MΩ |
| 電磁兼容性 | 符合GB/T18268工業設備應用要求（等同IEC61326－1） |
| 電源消耗 | 約4VA |
1、精度等級高、線性度高
2、采用進口元器件，集成度高，免于定期校驗
3、功率因數變送器采用35mm標準導軌安裝或底座螺釘安裝固定，通用性強
4、輸入/輸出/電源/外殼之間相互隔離，可靠性高。
功率因數變送器接線方法
功率因數變送器適用于單相線路、三相三線、三相四線平衡線路，對于不同線路，僅改變接線方式，即可用同一變送器測量線路功率因數。
以單片機等微處理器為核心，采用高效算法，實現交流電路頻率的精確測量
功率因數變送器量程怎么設置
功率因數變送器功率因數變送器可將一負載的交流電流和電壓之間的功率因數，轉換成按線性比例輸出的直流電流或電壓。配以相應的指示儀表或裝置，可供電力系統或其它工業部門使用。
輸入、輸出、輔助電源接線必須正確，不能錯位。
使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在，海拔高度小于2500米。
ZYD-PF功率因數變送器出廠時已調校好零點和精度，請勿隨意調整。
