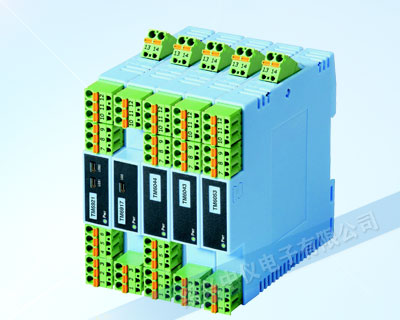

TM6049配電隔離器：一進一出、給二線制變送器配電、4~20mA隔離傳輸、支持 HART信號通過

TM6903配電隔離器：一進二出、給二線制變送器配電、4~20mA隔離傳輸、支持 HART信號通過

TM6902配電隔離器：二進二出、給二線制變送器配電、4~20mA隔離傳輸、支持 HART信號通過

常用型號：TM6049-PA、TM6902-PA

概述

TM6049/TM6902/TM6903配電隔離器適用于給現場的二線制變送器提供隔離的電源電壓，并將來自該變送器的 4~20mA電流信號隔離傳送至控制系統或其它儀表。

產品支持 HART 信號通過。

配電隔離器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

標準 35mmDIN 導軌卡式安裝，可拔插的接線插頭端子,彈簧壓緊連接。

技術規格

·輸入

輸入信號:4~20mA輸入阻抗:25Ω

給變送器的配電:20mA時,>18V(出廠默認)，

若需要更大配電(如≥22V),訂貨時注明

最大輸入電流:約24mA

·輸出

輸出信號:4~20mA

電流輸出負載:≤550Ω(出廠默認)

HART通信時，負載電阻RL:≥250Ω

·供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24VDC

電流消耗(24VDC供電時):<50mA (1入1出);<90mA(2入2出)

·綜合參數

標準精度:±0.1%

溫度漂移:±0.015%/°℃

響應時間:<10ms

隔離能力:輸入-輸出-電源之間 1.5KV,1min,50Hz

絕緣電阻:輸入-輸出-電源之間 ≥100MQ/500VDC

工作環境溫度:-20~+60℃

儲存環境溫度:-40~+80℃

機殼材質/防護等級:PC聚碳酸脂)材料/IP20

TM6049/TM6902/TM6903配電隔離器外形尺寸:16x116x110(mm)
