選型說明

ZYW330RG		彩屏無紙記錄儀選型參數
ZYW330RC		藍屏無紙記錄儀（缺芯停產）
外形尺寸		4	185×154×176mm(開孔138*138)，含彩屏無紙記錄儀本體、256Mb內存*
輸入通道數量			01	1通道模擬輸入*
			...	n通道模擬輸入
			60	60通道模擬輸入
			FB0n	n路頻率輸入(12V配電)
			FB12	12路頻率輸入(12V配電)
			FC0n	n路頻率輸入(24V配電)
			FC12	12路頻率輸入(24V配電)
繼電器報警輸出				00	無報警輸出*
				...	...
				18	18個報警輸出
模擬變送輸出					00	無變送輸出*
					...	...
					12	12個變送輸出
流量積算						0	無流量積算*
						1	帶流量積算
PID調節							0	無PID調節功能*
							1	帶PID調節功能
通訊功能								D1	RS232
								D2	RS485
								D3	RS232C(打印端口)
以太網通訊								E	RJ45以太網通訊（只適用于局域網）
配電輸出									P24	帶一路DC24V配電輸出（zui大負載電流:250mA）
數據轉存										USB	USB接口*
										SD	Mini SD卡接口*
供電電源											A	85～265V，45～55Hz*
附件	上位機管理軟件
	繼電器端子板
備注： ·頻率信號輸入≤12路；模擬信號輸入≤60路； ·變送輸出+報警輸出通道≤18路，選擇60通道輸入時，彩屏無紙記錄儀不能再同時選擇報警及模擬輸出選項。 ·流量信號輸入≤8路(可選模擬信號或頻率)； ·PID控制輸入≤8路；控制輸出(模擬+繼電器)≤8路；控制輸出+變送輸出+報警輸出≤18路； ·流量積算功能與PID控制功能不可同時選擇。

常用型號例舉：ZYW330RG-40808000USB-A（紹興中儀彩屏無紙記錄儀價格請咨詢公司0575-85118510/彩色無紙記錄儀：8路輸入、8路報警、USB接口、AC220V供電）。

技術說明

1、輸入信號：60通道隔離型多種信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC。
2、信號類型：
標準電壓信號：0～5V、1～5V、0～10V、±5V、√0～5V、√1～5V；
標準電流信號：0～10mA 、4～20 mA 、0～20 mA、√0～10mA、√4～20mA；
毫伏信號：0～20mV、0～100mV、±20mV、±100mV；
熱電偶信號：B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26；
熱電阻信號：Pt100、Cu50、Cu53、Cu100、BA1、BA2；
線性電阻信號：0～400Ω；
3、精度：±0.2％FS。
4、采樣周期：1秒。
5、存儲容量：內部Flash存儲器容量256Mb。
6、模擬量輸出：4～20mA(負載電阻≤550Ω)、0～20mA(負載電阻≤550Ω)、0～10mA(負載電阻≤1.1KΩ)、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）、特殊定制。
7、報警輸出：≤18路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）。
8、配電：變送器配電電源，額定電壓24VDC，電流≤250mA。
9、通訊接口：隔離RS232和RS485接口，通訊波特率為1200、2400、4800、9600、19200、57600bps可選。
10、供電：電壓范圍85～264VAC；頻率范圍：50～60Hz；最大功耗：20VA。
11、工作條件：工作溫度：-10～60℃；濕度：10～90％（無結露）。

彩屏無紙記錄儀使用說明

顯示畫面說明

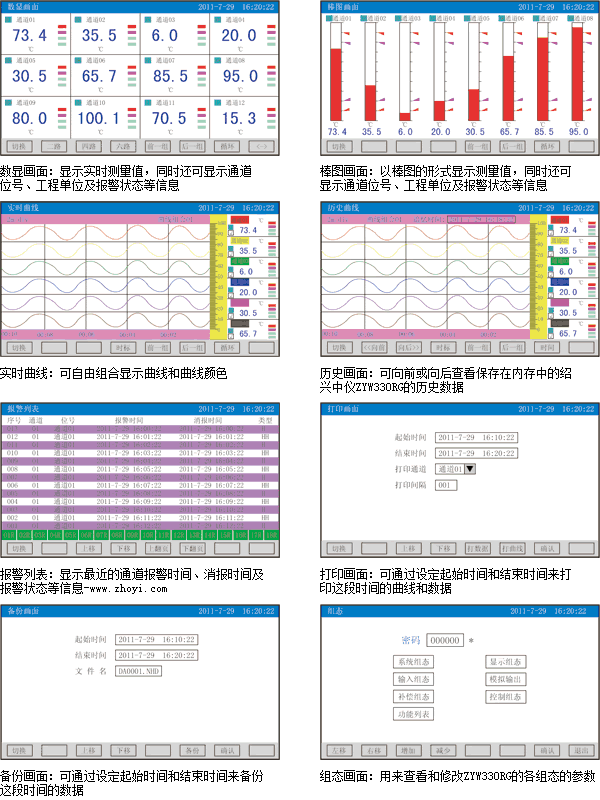

彩屏無紙記錄儀數顯功能說明圖

安裝注意事項

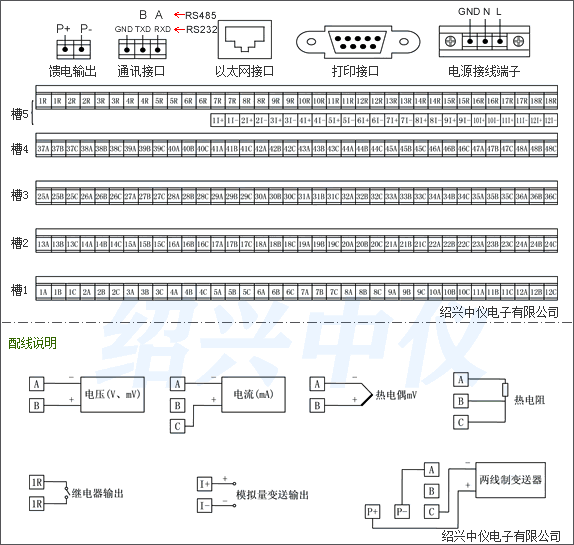

彩屏無紙記錄儀接線說明圖

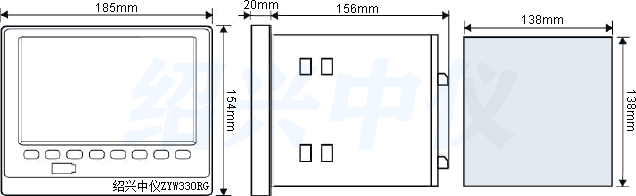

彩屏無紙記錄儀外形尺寸安裝示意圖
