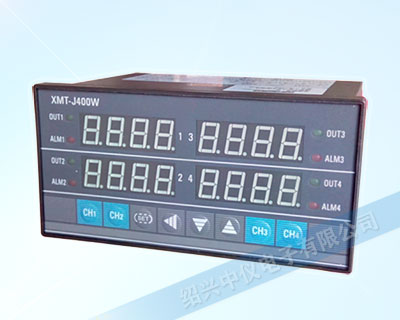

四路數顯表

不同批次，XMT-J4四路數顯表外觀及包裝或許略有不同，出廠前均經過嚴格檢測，更多...

四路數顯表使用說明

A、電壓輸入：輸入電壓應不高于產品的額定輸入電壓(100V或400V)，否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。

B、電流輸入：標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。

C、要確保輸入電壓、電流相對應，相序一致，方向一致;否則會出現數值和符號錯誤!(功率和電能)

D、儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式;在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓;而在三相四線中，電壓測量顯示的為相電壓。

四路數顯表工作原理

XMT-J4四路數顯表是一種具有模數轉換器并以十進制數碼形式顯示被測變量值的儀表，它與各種傳感器、配送器配套，可以顯示出各種不同的參數。數字式儀表具有精度高、功能全、速度快、抗干擾能力強等優點，體積小、耗電低、讀數直觀，且能將測量結果以數字形式輸入計算機，從而實現生產過程自動化。

XMT-J4四路數顯表是一種采用計算機技術的智能儀表。巡檢儀采用雙排數碼管分別同時顯示當前通道號與對應的測量溫度值，當前通道同時有指示燈顯示，可定點或巡回顯示，上下限報警觸點輸出，多種熱電偶、熱電阻信號自由切換輸入，可與計算機RS485串口通訊（Modbus RTU協議）或驅動微型針式/熱敏打印機定時打印。

技術指標

1、精度：±0.5%F·S±1.0個字（注：傳感器需與外部金屬殼隔離）。
2、輸入信號與測溫范圍：K（0～1300℃）、E（0～800℃）、J（0～1000℃）、S（0～1600℃）、R（0～1700℃）、N（0～1400℃）、Pt100(-200.0～200.0℃；0～600℃)　Cu50（-50.0～150.0℃）。
3、報警繼電器觸點容量：220V/3A（阻性）。
4、工作電源：交流220V±10%　50Hz功耗小于5W或DC24V訂制。
5、正常工作環境：溫度0～50℃，相對濕度5%～85%的無腐蝕性氣體場合。

常用型號

本巡檢儀為1～16路通用型巡檢儀，根據客戶需要出廠時預以設置。

XMT□-J □ □ □

“□1”：巡檢儀外型：A：96×96×110mm 開孔：92×92mm或外形160×80×120mm 開孔：152×76mm（可省略）。
“□2”：表示巡檢儀通道數：如‘16’為16通道，‘8’為8通道。
“□3”：報警定義：‘0’無報警，‘1’上限報警，‘2’下限報警，‘3’上下限報警。
“□4”：后綴：‘T’帶微型打印機，‘R4’可與計算機RS485串口通訊，‘空格’無此功能。

使用說明

正常顯示狀態

①正常使用中，上排顯示窗顯示當前通道測得的溫度值，下排顯示窗顯示當前通道號，當前通道同時有指示燈顯示。設置參數時下排顯示參數符號，上排顯示設定值。

②按SET鍵3秒，可進入設定參數菜單，按▼鍵或▲鍵，即可對參數進行規定范圍內任意值設定，長按▼鍵或▲鍵可實現快速連減或快速連加；按SET鍵＆▼鍵可中途退出菜單。

③自動巡檢狀態下，按▼或▲鍵3S進入通道定點或循環顯示設置狀態, 按▼或▲鍵將下排窗口值設置為1～LU的某通道數時，儀表將定點顯示該通道測量值，將該值設置為0時或按SET鍵, 儀表恢復為循環顯示狀態。

④有報警輸出時報警指示燈亮，若上限報警，則相應通道指示燈閃爍；若下限報警，則相應通道指示燈常亮。

四路數顯表接線圖

XMZ-J四路數顯表接線圖

基本參數設置

序號	符號	名稱	設定范圍	說明
0	下排顯示值	通道定點巡檢值	由Lu決定（0～16）	當用戶需要對某通道定點巡檢時，可將該參數值設置為該通道號即可，若該值為0時，則為自動巡檢狀態
1	LC	密碼鎖	0~255	LK＝18時，可修改所有參數值
2	Sn	傳感器輸入類型	－	CU50；PT100\K；E；J；
3	A1	上限報警	全量程	當測量溫度＞A1時，產生上限報警（指示燈閃爍）
4	A2	下限報警	全量程	當測量溫度＜A2時，產生下限報警（指示燈常亮）
5	dp	顯示精度	0～1	dp=0無小數點； dp=1顯示小數點
6	Lu	通道數設置	1～LP	用戶可在出廠值范圍內，調整所需通道數
7	t1	巡檢間隔時間	4～120秒	用戶設置該參數，可自定義巡檢間隔時間
8	t2	通訊地址/打印時間	1~9999	串口通訊功能時，‘t2’表示每路的通訊地址帶打印功能時，‘t2’表示定時間隔打印時間
9	bt	通訊波特率	－	1200、2400、4800、9600（打印時設置成9600）
10	OP	輸出方式選擇	0～2	0：無 1：帶RS485通訊功能 2：帶打印功能
11	LP	廠調試參數	1～16
12	C1	第1路傳感器誤差修正
…	…
28	C16	第16路傳感器誤差修正
