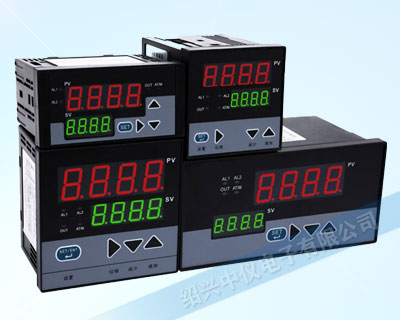

ZY-XMT5雙屏單回路數字顯示控制儀

更新時間：2026年06月03日，不同批次，ZY-XMT5雙屏單回路數字顯示控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

ZY-XMT5系列雙屏數字顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。可對溫度、壓力、液位、速度、物位等測量信號進行數字量顯示控制(超高亮雙排LED數碼顯示)及附屏顯示內容可按鍵切換，可面板修改報警設定值，使測量值的顯示更為清晰直觀。

一、主要特點

ZY-XMT5雙屏單回路數字顯示控制儀采用***分度號輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。單片機智能化，零點和放大倍數可自動跟蹤，長期運行無漂移。

二、選型表

型譜								說明
XMT								數字顯示控制儀表
設計序列	5							設計序列，采用雙屏數碼管顯示
控制類型		0						不帶控制報警
		1						帶二位控制或單限報警
		2						帶三位控制或雙限報警
		3						帶延遲報警+可在線修改報警值+帶雙限報
輸入信號			1					適配熱電偶S、R、B、K、N、E、J、T
			2					適配熱電阻Pt100、Cu50
			3					適配霍爾變送器
			4					適配遠傳壓力表
			5					適配直流0~10mA
			6					適配直流4~20mA
			7					適配直流0~5V
			8					適配直流1~5V
			9					用戶特殊要求的分度號
			U					***分度號輸入(不包括0~10V輸入)
變送輸出通訊輸出				5				0~10mA變送輸出
				6				4~20mA變送輸出
				7				0~5V變送輸出
				8				1~5V變送輸出
				9				RS485通訊(32節點)
				0				無輸出
外形結構								160×80×93mm(橫表)
					V			80×160×93mm(豎表)
					F			96×96×80mm(方表)
					SF			72×72×104mm(方表)
					S			96×48×80mm(橫表)
					SV			48×96×80mm(豎表)
					A			48×48×108mm(方表)
配電電源								缺省為不帶直流電源輸出
						P		帶直流 DC24V/30mA電源輸出
						P2		帶直流 DC12V/80mA電源輸出
供電電源							D	供電電源DC24V
								AC220V供電(線性電源可省略)
							T	AC90~265V供電(開關電源)

*注：0~10V輸入或輸出都屬于非標定制信號。

*型號舉例：ZY-XMT5326P

紹興中儀雙屏測量顯示控制儀，輸出方式為變送4~20mA，兩路繼電器輸出，輸入類型為pt100，第一報警為上限報警，第二報警為下限報警， AC220V供電，橫式160x80x93mm。
