EX300R電流無紙記錄儀

ZYW-EX300R電流無紙記錄儀價格：8141元起，EX300R電流無紙記錄儀知識說明

更新時間：2023年02月21日，不同批次，ZYW-EX300R電流無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測...

點擊查閱替代新產品：http://www.shzhuangjia.cn/xuanxing/8.htm

ZYW-EX300R電流無紙記錄儀型號：ZYW-EX300R（可記錄三路電流、三路電壓、功率、電能累積；可測量頻率信號、功率因數等電參量，具有USB接口可備份數據，供電AC220V）。

技術參數

·輸入電壓：AC3×220/380V，信號范圍15~500V
·輸入電流：AC3×5A ，信號范圍 0.01~5A
·測量頻率：45~65Hz
·過載能力：Imax =6A，Umax=500V
·測量精度：電流：±0.2%FS；電壓：±0.2%FS；電量：±0.5%FS。

參數	位數	顯示范圍	單位	顯示符號	精度
電壓	5	0.0~99999	V/KV	U	±(0.4%RD+0.1%FS)
電流	5	0.00~99999	A/KA	I	±(0.4%RD+0.1%FS)
有功功率	5	0.00~99999	W/KW	P	PF = 1.00; ±(0.4RD+0.1%FS)
無功功率	5	0.00~99999	Var/kvar	Q	PF = 0.00; ±(0.4RD+0.1%FS)
視在功率	5	0.00~99999	VA/KVA	S	±(0.4%RD+0.1%FS)
有功電能	11	0.0~999999999.9	kwh	Σ	PF = 1.00; ±(0.8%RD+0.1%FS)
無功電能	11	0.0~999999999.9	kvarh	Σ	PF = 0.00; ±(0.8%RD+0.1%FS)
視在電能	11	0.0~999999999.9	kvah	Σ	±(0.4%RD+0.1%FS)
功率因素	3	0.0~1.00		PF	±0.03

·記錄時間：和您設定的電量無紙記錄儀記錄間隔時間有關，詳見下表

記錄間隔	2秒	5秒	10秒	15秒	30秒	1分	2分	4分
記錄長度	3天	7.5天	15天	22.5天	30天	90天	180天	360天

·通訊接口：RS485/RS232選配。
·供電電源：220VAC，50Hz±5Hz。
·外形尺寸：96×96×167mm。
·開孔尺寸：92×92mm。
·工作條件：環境溫度0~60℃，相對濕度<85%。

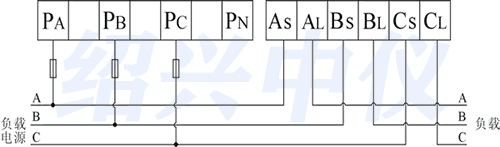

EX300R電流無紙記錄儀接線圖

選型，價格，工作原理，技術知識，應用方案，接線方法，使用說明...

EX300R電流無紙記錄儀廠家

紹興中儀電子精選ZYW-EX300R電流無紙記錄儀，公司主營：溫度儀表、液位儀表、壓力儀表、電量?jī)x表、記錄儀表、數顯儀表及自控系統等自動化儀表，特殊需求可定制

查閱更多

使用說明

ZYW-EX300R電流無紙記錄儀可廣泛應用于環保、冶金、石化、鋼鐵等行業中監測三相電機驅動的大型設備的電流和電量消耗的情況及配電網和企業中三相電能的計量和監測；直接測量交流電的三相三線或三相四線制交流電的三相電壓、三相電流（真有效值）、有功功率、無功功率、視在功率、功率因素、頻率、電能等電參數；同時記錄電壓、電流和電量，可生成各種電量報表；紹興中儀電子生產的無紙電流記錄儀帶USB接口，可通過U盤將電壓、電流歷史數據和電量報表傳至上位機保存、分析。

安裝尺寸示意

電流無紙記錄儀為盤裝式安裝儀表，可在控制柜上開孔（92*92mm），用隨機配備的安裝支架卡緊，固定好螺絲，安裝完畢，其它安裝條件與要求請參考本站資料下載頻道的EX300電流無紙記錄儀使用說明書。

EX300接線方式

1、為保證測量數據的準確度，必須正確接入電壓、電流信號。當被測量電壓小于無紙電流記錄儀電壓量程，可以直接接入，否則必須經過電壓互感器PT進入；當被測量電流小于儀表電流量程，可以直接接入，否則必須經電流互感器CT接入。

2、接入互感器的精度會影響無紙電流記錄儀測量數據的精度。互感器次級輸出應連接較粗、較短的低阻抗導線，減少干擾影響。互感器可能產生信號角差的偏移，對測量數據的準確度有影響。

3、當接線方式重新設置以后，退出系統組態，必須對儀表斷電，重新啟動紹興中儀無紙電量記錄儀。

電量無紙記錄儀端子圖

電量無紙記錄儀接線圖(左：三相四線接線法，右：三相三線接線法)

功能作用

現場數據采集顯示畫面示意圖，包括電流數顯圖、電壓數顯圖、功率顯示、U盤數據備份、打印界面等。

EX300電量無紙記錄儀數顯畫面圖

功能特點

·128*64點陣液晶顯示屏，全中文菜單顯示。
·高速、高性能32位ARM處理器，可同時實現信號的檢測、記錄、顯示和報警。
·大容量的32M快閃存儲器及128K的SRAM存儲歷史數據，掉電永不丟失數據。
·可存儲6通道歷史數據，系統四種存儲組合可選，分別是I/U、I/P、I/Q、I/S。
·EX300電量無紙記錄儀顯示6通道數據實時曲線。
·顯示6通道數據(電流和電壓)歷史曲線。
·顯示三相電流、三相電壓、三相有功功率、三相無功功率、三相視在功率、功率因素、頻率、累積電能等電量參數。
·電流、電壓超限報警,記錄報警時間，并提供報警列表。
·采用全中文操作菜單。
·采樣周期***小為1秒。
·可同時顯示電壓、電流、電量實時數據。
·USB接口轉存和備份歷史數據，支持256M、512M、1G、2G優盤。
·電量累積報表，可生成時報、日+月報、8小時班報、12小時班報。
·RS232/RS485接口，ModBus RTU協議。
·可外接面板式微型打印機打印數據曲線。
