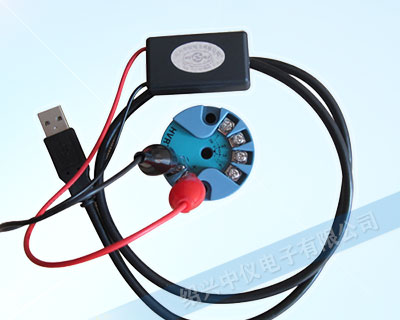

產品簡介

SBW溫度變送器可直接安裝在熱電阻/熱電偶的接線盒內與之形成一體化結構，也稱之為一體化溫度變送器。它作為新一代測溫儀表可廣泛應用與冶金、紡織、食品、國防以及科研等工業部門。

產品介紹

SBW溫度變送器是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號。

熱電偶溫度變送器可直接安裝在熱電偶的接線盒內與之形成一體化結構，也稱之為熱電偶一體化溫度變送器。它作為新一代測溫儀表可廣泛SBW溫度變送器應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

工作原理

熱電偶傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4~20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式：LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。

溫度變送器技術參數

1、輸入信號：熱電偶（K、E、J、B、S、T、N）。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4~20mA直流信號，與熱電偶的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4~20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）、-25-+70℃（數顯型）、-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50Hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、環境影響系數：δ≤0.05%/℃。

溫度變送器主要特點

1、產品采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。現場安裝在熱電偶的接線盒內使用，直接輸出4-20mA、0-10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
2、熱電偶變送器具有冷端溫度自動補償功能；
3、精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
4、適用范圍廣、既可以與熱電偶形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
5、智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
6、智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例。

溫度儀表型號表述

SBW	溫度變送器參數說明
類別	R	熱電偶
	Z	熱電阻
傳感器		1	適配K型熱電偶/熱電阻適配Pt100
		2	適配E型熱電偶/熱電阻適配Cu100
		3	適配J型熱電偶/熱電阻適配Cu50
		4	適配B型熱電偶
		5	適配S型熱電偶
		6	適配T型熱電偶
		7	適配N型熱電偶
		8	用戶自定
電路類別			0	隔離型
			1	非隔離型
安裝方式				0	常規型
				1	專用型
				2	掛壁型
				3	導軌型
顯示方式					0	常規型
					1	智能型
					2	數顯型
					3	指針型
					4	智能數顯型
					5	智能指針型
					6	帶HART協議型
