選型表

XMS								頻率,轉速儀表型號說明
外形尺寸	-1、-1D、-2、-3、-4、-5							參見產品外形圖
*輸出 AL1	-N							無輸出
	-H							繼電器上限報警輸出
	-L							繼電器下限報警輸出
第二輸出 AL2		-N						無輸出
		-H						繼電器上限報警輸出
		-L						繼電器下限報警輸出
第三輸出 AL3			-N					無輸出
			-H					繼電器上限報警輸出
			-L					繼電器下限報警輸出
			-X					變送電流/電壓輸出
			-DX					隔離變送電流/電壓輸出
第四輸出 AL4				-N				無輸出
				-H				繼電器上限報警輸出
				-L				繼電器下限報警輸出
				-S				RS485通訊輸出
				-DS				RS485隔離通訊輸出
配電輸出					-N			無輸出
					-V12			配電12VDC輸出
					-V24			配電24VDC輸出
供電電源						-N		AC100~240V（50/60Hz）開關電源
						-D		DC/AC24V±10%開關電源
輸入類型							-□	頻率/脈沖

XMS-1D選型備注：電流輸出模塊（X模塊）DC4~20mA負載電阻≤500Ω；DC0~10mA負載電阻≤1000Ω；電壓輸出模塊負載電阻≥200KΩ。

產品概述

紹興中儀研制的XMS系列數字轉速顯示儀可與光電脈沖傳感器，齒碼盤磁感應信號，DC4~20mA兩線制脈沖，標準TTL脈沖信號等各種速度傳感器配合使用，實現對各種現場的轉速和速度等物理量的測量顯示、報警控制和變送輸出。其zui高測量頻率可達到10KHz，最小測量分辨率可達到0.01Hz；通過串行通信口，可在上位計算機中實現全部儀表參數的讀寫；還可為傳感器提供DC24V（或12VDC）電源。

技術參數

1、輸入規格：頻率，0~10KHz；信號幅度，5~32V、50mV~10V、4~20mA

2、測量精度：0.1%F.S±1個字自動對溫漂、時漂進行補償；

3、數字轉速顯示儀的顯示范圍：-1999~9999

4、報警輸出：常開常閉觸點容量為2A/220VAC或2A/24VDC，阻性負載；繼電器觸點接感性負載時，負載兩端必須接火花吸收電路，并且?guī)лd能力相對減小。

5、變送輸出：電流信號變送輸出0~20mA、4~20mA（負載電阻≤500Ω），0~10mA （負載電阻≤1000Ω）。電壓信號變送輸出0~5V、1~5V（負載電阻≥200kΩ）。

6、變送精度：±0.3%F.S±1個字。

7、通訊方式：RS232C，RS485，波特率1200~19200bps，16位求和校驗

8、通訊接口：RS485串行通訊接口、RS232C串行通訊接口

9、配電輸出：24VDC或12VDC（25mA）

10、使用環境：環境溫度0~50℃，相對濕度≤85%，避免強腐蝕氣體

11、供電電源：開關電源AC100~240V（50hz/60Hz），DC24V±10%

12、產品功耗：≤4W

選型，價格，工作原理，技術知識，應用方案，接線方法，使用說明...

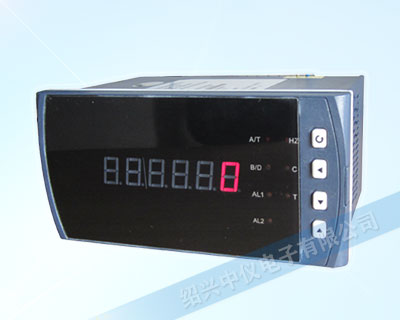

XMS-1D轉速表廠家
