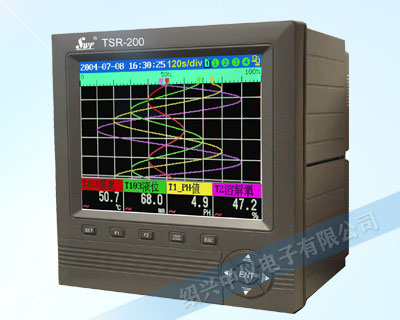

SWP-TSR200系列中長圖真彩無紙記錄儀是在多年開發及應用SWP系列無紙記錄儀基礎上推出的全新系列中長圖彩色無紙記錄儀，采用10.4英寸高清晰彩色TFT液晶顯示器，全新硬件結構，儀表抗干擾能力強，具有極高的性能價格比。

主要特點

全新硬件結構、強抗擾設計

一體化鋁合金外殼、內部EMI抗干擾屏蔽隔離設計，完善的軟件功能，使TSR200系列儀表可靠性更高。

顯示功能

采用高分辨率的10.4英寸TFT真彩液晶顯示屏，人機界面友好，使用方便。

大容量FLASH存儲

內部采用大容量Flash Memory存儲數據，最大可擴展到192Mbit。

多通道采集及輸出

提供最多16路全隔離全可切信號輸入、12路DC24V饋電和16路繼電器輸出。

提供最多4通道變送輸出、4通道頻率輸入。

軟件功能強

帶通道運算功能、采集修正算法、內置漢字拼音輸入法。

可選配多語言顯示界面。

輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作。

主要技術規格

常用規格

安裝： 嵌入式儀表盤安裝(垂直儀表盤)，卡條式固定架。允許向后最大傾斜30°，左右水平。

儀表尺寸：288×288×240mm

開孔尺寸：281×281mm

儀表盤厚度：2－6mm

選型表

型號	規格代碼			附加規格代碼	說明
SWP-TSR2	□□ -□ -□			/□□□	SWP-TSR200系列中長圖無紙記錄儀
SWP-TSR2A					SWP-TSR200系列增強型中長圖無紙記錄儀
采集通道數	02 ~ 16(32)				2 ~ 16 通道(增強型最多可采集32通道)
存儲器 容量		-1			64 Mbit （標準配置）
		-2			128 Mbit
		-3			192 Mbit
顯示語言			-0		簡體中文（標準配置）
			-1		英文
			-2		繁體中文
			-3		多語言版(包括簡、繁和英文，可切換)
附加規格				/J(1-12)	常開觸點繼電器輸出路數
				/JB(1-8)	常開/常閉觸點繼電器輸出路數
				/P(1-6)	DC24V饋電路數
				/C2	RS-232接口 *1
				/C3	RS-485接口 *1
				/AO(1-4)	變送輸出通道數
				/F(1-4)	頻率輸入通道數
